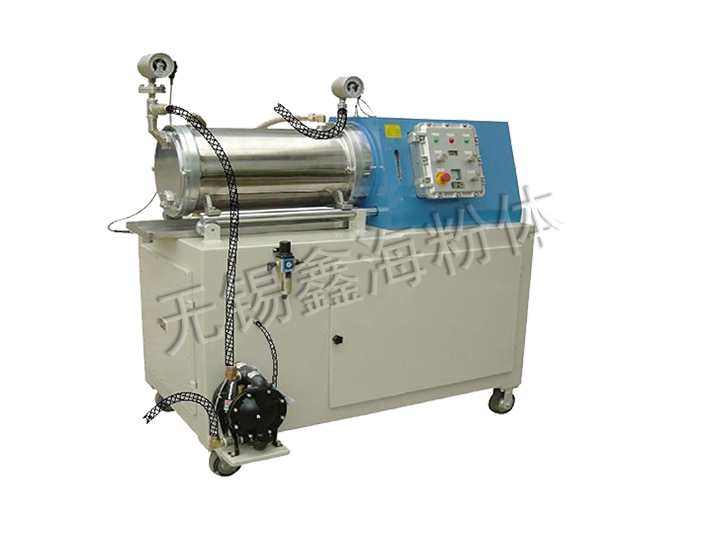

臥式砂磨機
概述
臥式砂磨機可為偏心、三偏心或圓形結構，按一定順序排列，研磨介質分布均勻，研磨效率高，產品細度可達到微米或亞微米。分離系統采用間隙分離器，過流面積大，分離效果好，設備壽命長。帶強制冷卻液的雙端面機械密封組件，密封效果好，運行可靠。替換研磨筒和轉子，可以改裝成大流量循環砂磨機，用來研磨細度要求高，難分散的材料或溫度敏感的產品。筒體和研磨盤可以選用不同的材質，如：不銹鋼、陶瓷、聚氨酯等，以滿足不同產品的質量要求。
工作原理
利用料泵將經過攪拌機預分散潤濕處理后的固-液相混合物料輸入筒體內，物料和筒體內的研磨介質一起被高速旋轉的分散器攪動，從而使物料中的固體微粒和研磨介質相互間產生強烈的碰撞、摩擦、剪切作用，達到加快磨細微粒和分散聚集的目的。研磨分散后的物料經過動態分離器分離研磨介質，從出料管流出。臥式砂磨機特別適合分散研磨粘度高且粒度要求細的產品。
產品特點
該產品研磨分散細度均勻、品質好，生產效率高。物料在密閉狀態下生產，有效防止了物料的干涸結皮和溶劑揮發。雙端面機械密封，雙重保護，零泄漏。全新動態分離結構，出料暢快，而且易損件少，配有外筒移動拆裝支架，拆裝、維修方便。送料泵采用齒輪泵或氣動隔膜泵，送料大小調節方便，工作性能可靠。另外臥式砂磨機不用專門的安裝基礎，可以隨時根據需要變化安裝位置。
技術參數
|
型號 |
單位 |
SM4 |
SM20 |
SM50 |
SM100 |
SM200 |
SM300 |
SM500 |
SM1000 |
|
筒體容積 |
L |
4 |
20 |
59 |
122 |
227 |
310 |
560 |
1000 |
|
驅動功率 |
Kw |
4-5.5 |
18.5-24 |
37 |
55-75 |
75-90 |
90-130 |
160-200 |
315-355 |
|
轉度 |
rpm |
1200-2500 |
700-1600 |
800 |
650 |
500 |
560 |
350 |
340 |
|
長度 |
mm |
950 |
1500 |
1900 |
2750 |
2950 |
3450 |
3350 |
6640 |
|
寬度 |
mm |
410 |
410 |
800 |
1000 |
1000 |
1300 |
1500 |
1460 |
|
重量 |
kg |
280 |
750 |
1500 |
3500 |
3700 |
4750 |
8100 |
12000 |
