臥式螺帶混合機
概述

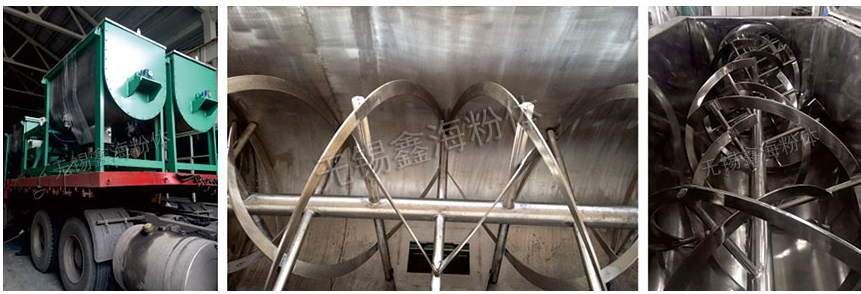

由U形容器、螺帶攪拌葉片和傳動部件組成；U形的長體筒體結構，保證了被混合物料（粉體、半流體）在筒體內的小阻力運動。正反旋轉螺條安裝于同一水平軸上，形成一個低動力的混合環境，螺帶狀葉片一般做成雙層或三層，外層螺旋將物料從兩側向中央?yún)R集，內層螺旋將物料從中央向兩側輸送，可使物料在流動中形成渦流。加快了混合速度，提高了混合均勻度。
結構特點
1、該機為臥式筒體，內外二層螺旋帶具有獨特的結構，運轉平穩、質量可靠，噪音低，使用壽命長，安裝維修方便，并有多種攪拌器結構，用途廣泛的多功能混合設備。臥式螺條混合機混合效果不受顆粒的大小密度影響。
2、混合速度快，混合均勻度高，螺旋帶上可以安裝刮板，對有粘性物料有好的混合效果。
3、針對不同物料的混合要求（特殊物料每次混合需清洗），可采用不同螺帶結構，可提供加熱、干燥的夾套供客戶選擇。
4、正反旋轉螺帶安裝于同一水平軸上，形成一個低動力的混合環境。平穩的混合過程降低了對易碎物料的破壞，加裝飛刀結構亦起破碎作用，亦可加裝噴液系統。將液體和粉體充分均勻混合。
5、臥式機體上也可以開設有清理門，以便供用戶清洗。設備整體高度較低，便于安裝。
出料方式
粉體物料采用大開門結構形式，具有卸料快、無殘余等優點；高細度物料或半流體物料采用手動蝶閥或者氣動蝶閥，小型號混合機采用減速機直聯方式，結構簡單，運行可靠度高，維護方便。大型混合機采用皮帶輪帶動擺線減速機驅動，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。
工作原理
臥式螺帶混合機由安裝與攪拌軸上的內外徑螺條帶動桶體內物料，使攪拌器在桶體內Max范圍翻動物料。攪拌器結構上，螺條設計成內外、左右互為反螺條，攪拌器工作時內螺條帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺條帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，于是造成物料在桶體內對流循環、剪切摻混，完成物料在短時間內快速均勻混合。
適用范圍
應用于農藥、獸藥、食品、化學品、生物、養殖業、陶瓷、耐火材料、塑膠、復合肥等固-固（即粉體與粉體）固-漿（即粉體與膠漿液）的混合，適應粘稠的物料混合。
技術參數
型號規格
（m3） |
WLDH-0.1 |
WLDH-0.3 |
WLDH-0.5 |
WLDH-1 |
WLDH-1.5 |
WLDH-2 |
WLDH-3 |
WLDH-4 |
WLDH-6 |
WLDH-8 |
WLDH-10 |
一次混合
（kg） |
30-50 |
100-150 |
200-300 |
400-600 |
600-900 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
裝機功率
（Kw） |
1.5-4 |
3-5.5 |
4-11 |
7.5-15 |
11-18.5 |
18.5-30 |
18.5-30 |
22-37 |
37-55 |
37-55 |
45-75 |
設備重量
（kg） |
300 |
500 |
900 |
1400 |
1900 |
3100 |
3100 |
3600 |
5300 |
6800 |
7800 |
